Подвижные 3D-фигурки без сборки: как это работает и почему иногда слипаются детали

Как рождается движение

На первый взгляд кажется, что гибкого дракона или игрушку с подвижными лапами нужно собирать по частям. Но некоторые модели выходят из 3D-принтера уже с готовыми соединениями: достаточно аккуратно снять их со стола и, если так предусмотрел автор, осторожно освободить суставы. Как такое возможно?

Секрет называется print-in-place, или «печать на месте». Это способ проектирования, при котором несколько частей будущего предмета изготавливаются в одном процессе. Они не должны свариться в единый кусок пластика, хотя печатаются одновременно.

Как двигается цельная модель

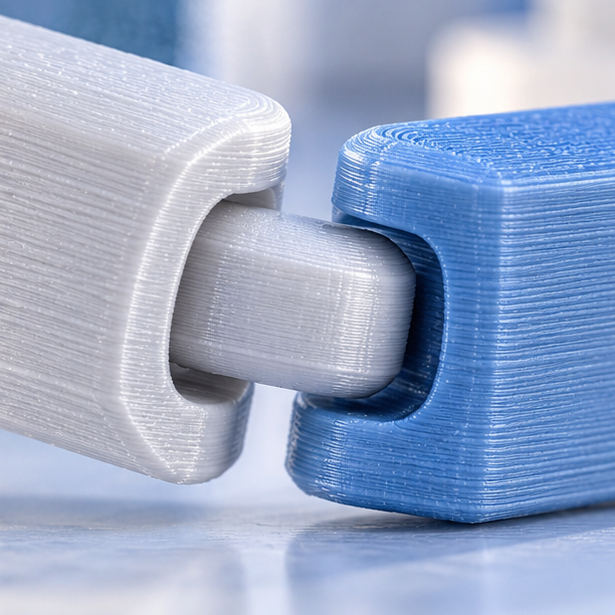

Представьте два звена цепочки. В обычном изделии их сначала печатают отдельно, а потом соединяют. В print-in-place дизайнер заранее располагает детали так, чтобы после печати одна могла поворачиваться или скользить относительно другой.

Свободное движение обеспечивает небольшой зазор между поверхностями. Принтер должен сохранить это расстояние: иначе лишний пластик соединит части и шарнир перестанет работать.

По этому принципу создают сегментированные хвосты драконов, гибкие туловища животных, простые защёлки, декоративные механизмы и даже некоторые коробочки с подвижными крышками. Не все такие модели работают одинаково: у одних шарниры поворотные, у других — гибкие тонкие перемычки.

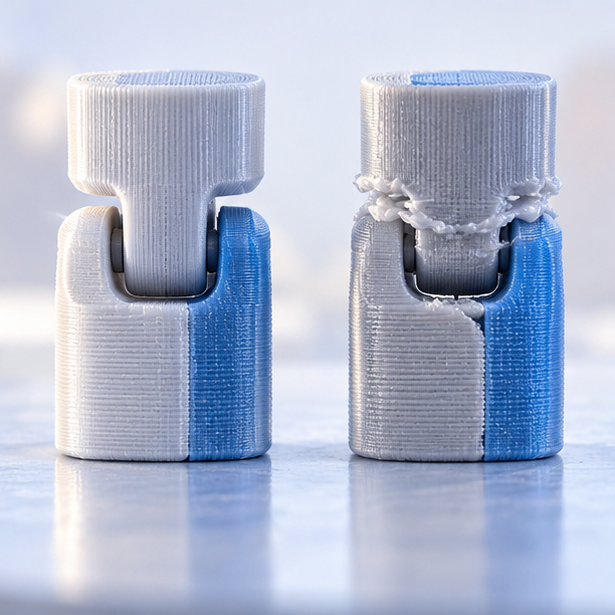

Почему шарниры могут слипнуться

Если зазор между деталями меньше фактической точности печати, соседние поверхности могут соединиться. На это влияют не только размеры в файле.

Во-первых, важен первый слой. Если сопло слишком сильно прижимает расплавленный пластик к столу, нижние края становятся шире. Этот эффект часто называют «слоновьей ногой». Он особенно мешает механизмам с узкими промежутками у основания.

Во-вторых, влияют настройка потока, температура, охлаждение и качество материала. Переэкструзия, тонкие нити между элементами или слишком горячие участки способны ухудшить подвижность.

В-третьих, имеет значение сама геометрия. Даже идеально настроенный принтер не спасёт модель, если зазор конструктивно слишком мал или автор рассчитывал её на другое оборудование и условия.

Что проверить перед печатью

Начните с описания модели у автора. Часто там указаны рекомендованный материал, ориентация на столе, необходимость поддержек и последовательность освобождения соединений.

Затем откройте модель в слайсере и посмотрите предварительный просмотр слоёв. Для наших принтеров Bambu Lab удобно использовать Bambu Studio. Особое внимание — местам, где между сегментами остаются маленькие промежутки.

Не спешите уменьшать подвижную фигурку. При масштабировании уменьшается не только её длина, но и зазоры между деталями. Если исходный размер работал хорошо, версия в половину размера может оказаться неподвижной.

Если модель рассчитана на печать без поддержек, не стоит автоматически добавлять опоры внутрь всех соединений: их будет трудно удалить. Но и отключать необходимые поддержки у другой конструкции нельзя. Ориентируйтесь на описание конкретного файла и предварительный просмотр.

Перед печатью большой и дорогой модели полезно оценить время, расход пластика и, если у автора предусмотрен небольшой тестовый элемент, сначала попробовать его. Это особенно актуально для новых материалов и неизвестных соединений.

После печати не пытайтесь резко ломать застывший сустав. Дождитесь остывания детали и прочитайте рекомендации создателя. Если механизм не освобождается небольшим усилием, лучше разобраться в причине, чем повредить изделие.

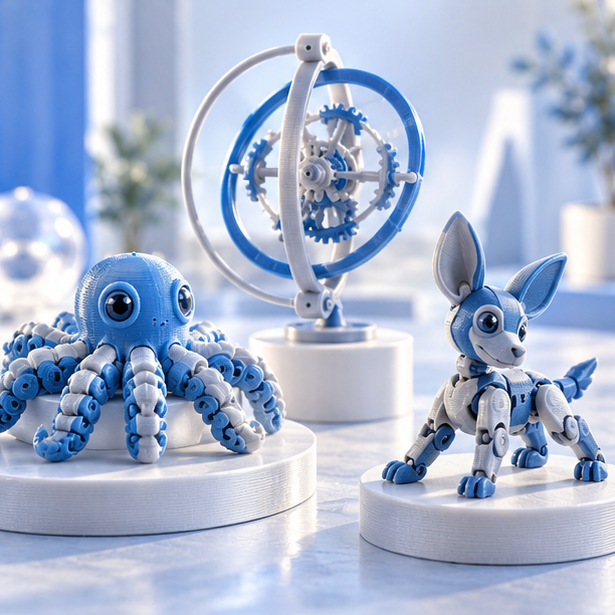

Зачем это нужно, кроме игрушек

Такая технология интересна не только любителям драконов. Подвижные соединения прямо при печати можно использовать в наглядных обучающих макетах, декоративных механизмах и прототипах деталей, где важно проверить движение без длительной сборки.

Но для ответственных механизмов нужно учитывать прочность, износ и условия работы. Подвижная деталь из обычного PLA не становится автоматически полноценной заменой заводского шарнира.

Где найти красивые подвижные модели

В MakerWorld публикуют модели с фотографиями, описаниями и файлами для Bambu Lab. Например, у автора Saber3D есть подвижный кристальный дракон. Прежде чем скачивать, посмотрите описание, доступные варианты и правила использования:

https://makerworld.com/ru/models/55289-articulated-crystal-dragon-by-saber3d

В рубрике «3D-находка дня» мы регулярно рассказываем об интересных моделях сторонних авторов, а на странице «На заказ» можно обсудить собственную идею 3D-печати:

https://kaplya3d.ru/custom/

Важное резюме

Print-in-place — это точная конструкция, а не волшебная настройка слайсера. Чтобы подвижные части работали, нужны грамотно рассчитанные зазоры, качественный первый слой и соблюдение рекомендаций автора. Зато при удачном сочетании модели и настроек из принтера выходит не просто фигурка, а уже работающий объект.
